游標卡尺的使用方法

      量具使用得是否合理，不但影響量具本身的精度，且直接影響零件尺寸的測量精度，甚至發生質量事故，對國家造成不必要的損失。所以，我們必須重視量具的正確使用，對測量技術精益求精，務使獲得正確的測量結果，確保產品質量。
      使用游標卡尺測量零件尺寸時，必須注意下列幾點：
      1  測量前應把卡尺揩干凈，檢查卡尺的兩個測量面和測量刃口是否平直無損，把兩個量爪緊密貼合時，應無明顯的間隙，同時游標和主尺的零位刻線要相互對準。這個過程稱為校對游標卡尺的零位。
      2  移動尺框時，活動要自如，不應有過松或過緊，更不能有晃動現象。用固定螺釘固定尺框時，卡尺的讀數不應有所改變。在移動尺框時，不要忘記松開固定螺釘，亦不宜過松以免掉了。

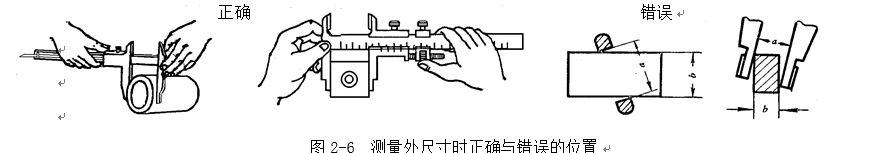

      3  當測量零件的外尺寸時：卡尺兩測量面的聯線應垂直于被測量表面，不能歪斜。測量時，可以輕輕搖動卡尺，放正垂直位置，圖2-6所示。否則，量爪若在如圖2-6所示的錯誤位置上，將使測量結果a比實際尺寸b要大；先把卡尺的活動量爪張開，使量爪能自由地卡進工件，把零件貼靠在固定量爪上，然后移動尺框，用輕微的壓力使活動量爪接觸零件。如卡尺帶有微動裝置，此時可擰緊微動裝置上的固定螺釘，再轉動調節螺母，使量爪接觸零件并讀取尺寸。決不可把卡尺的兩個量爪調節到接近甚至小于所測尺寸，把卡尺強制的卡到零件上去。這樣做會使量爪變形，或使測量面過早磨損，使卡尺失去應有的精度。

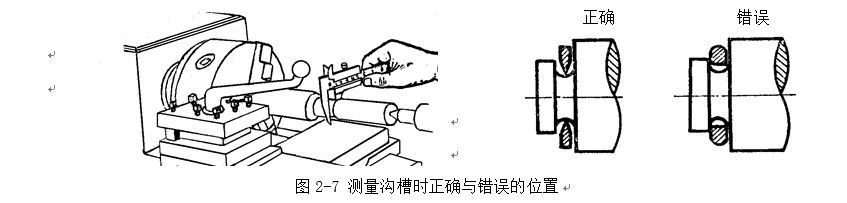

      測量溝槽時，應當用量爪的平面測量刃進行測量，盡量避免用端部測量刃和刀口形量爪去測量外尺寸。而對于圓弧形溝槽尺寸，則應當用刃口形量爪進行測量，不應當用平面形測量刃進行測量，如2-7所示。

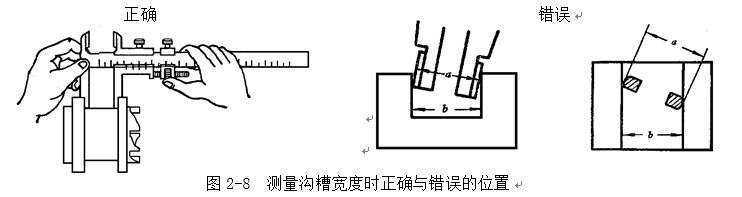

     測量溝槽寬度時，也要放正游標卡尺的位置，應使卡尺兩測量刃的聯線垂直于溝槽,不能歪斜.否則，量爪若在如圖2-8所示的錯誤的位置上，也將使測量結果不準確（可能大也可能小）。
