內卡鉗的使用

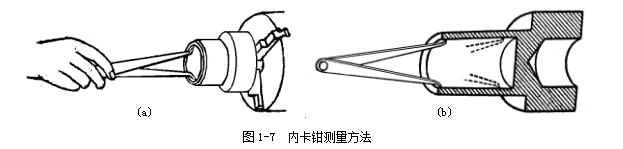

      用內卡鉗測量內徑時，應使兩個鉗腳的測量面的聯線正好垂直相交于內孔的軸線，即鉗腳的兩個測量面應是內孔直徑的兩端點。因此，測量時應將下面的鉗腳的測量面停在孔壁上作為支點（圖1-7a），上面的鉗腳由孔口略往里面一些逐漸向外試探，并沿孔壁圓周方向擺動，當沿孔壁圓周方向能擺動的距離為最小時，則表示內卡鉗腳的兩個測量面已處于內孔直徑的兩端點了。再將卡鉗由外至里慢慢移動，可檢驗孔的圓度公差，圖1-7b 所示。

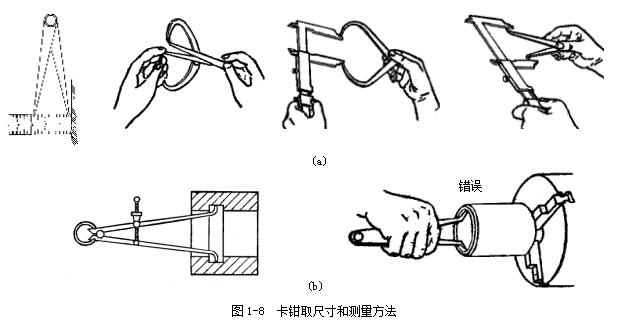

      用巳在鋼直尺上或在外卡鉗上取好尺寸的內卡鉗去測量內徑，圖1-8a 所示。就是比較內卡鉗在零件孔內的松緊程度。如內卡鉗在孔內有較大的自由擺動時，就表示卡鉗尺寸比孔徑內小了；如內卡鉗放不進，或放進孔內后緊得不能自由擺動，就表示內卡鉗尺寸比孔徑大了，如內卡鉗放入孔內，按照上述的測量方法能有1～2mm的自由擺動距離，這時孔徑與內卡鉗尺寸正好相等。測量時不要用手抓住卡鉗測量，圖1-8b 所示，這樣手感就沒有了，難以比較內卡鉗在零件孔內的松緊程度，并使卡鉗變形而產生測量誤差。
