電阻率測試儀部件組成以及工作原理

        電阻率測試儀是電阻率監視儀，由數據采集系統、信號發生器&放大器、變壓器、樣品模具以及小電流傳感器組成，廣泛應用于制藥、電子、化工等行業對工業流程水質的在線監測。外型輕巧，儀表長期運行穩定、準確、可靠。

        它采用了單片機技術，對純水的溫度系數、電極常數及電阻率低限報警點通過面板上的按鍵自由設置，是各種中小型純水設備的理想配套儀表。電阻率和溫度同時顯示，并具有電阻率低限報警功能的在線面板式儀表。

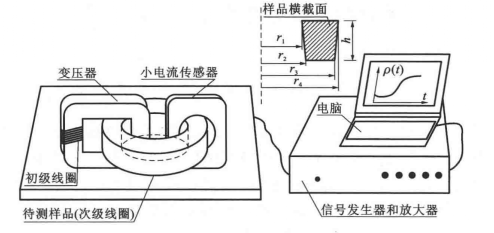

        無接觸電極電阻率測定儀是基于變壓器原理發明的：裝在環形模具里的待測樣品作為次級線圈，當信號發生器和放大器在變壓器的初級線圈上施加一定電壓時，由于電流感應，就會在待測線圈上產生恒定的環形電壓U，再由小電流傳感器測得待測樣品中的環電流，根據由歐姆定律及樣品尺寸推導出的電阻率公式即可計算得到待測樣品的電阻率。
